电线电缆质量检测三大重要指标

发布时间:2019-09-28作者:来源:浏览次数:1225

电线电缆质量检测三大重要指标

选用合格的电线电缆产品关系到人们生产和生活的安全。对于普通消费者而言,除了要掌握如何挑选合格的电线电缆产品以外,了解电线电缆的常规监测知识也是有必要的。在电线电缆质量检测上,主要有以下几个重要指标。


绝缘电阻的测试:


绝缘电阻式反映电线电缆产品绝缘特性的重要指标,它与该产品的耐电强度,介质损耗,以及绝缘材料在工作状态下的逐渐劣化等均有密切的关系。对于通信电缆,线间绝缘电阻过低还会增大回路衰减、回路间的串音及在导电线芯上进行远距离供电泄露等,因此都要求绝缘电阻应高于规定值。


测定绝缘电阻可以发现工艺中的缺陷,如绝缘干燥不透或护套损伤受潮;绝缘受到污染和有导电杂质混入;各种原因引起的绝缘层开裂等。在电线、电缆的运行中,经常要检测绝缘电阻和泄漏电流,以此作为是否能够继续安全运行的主要依据。

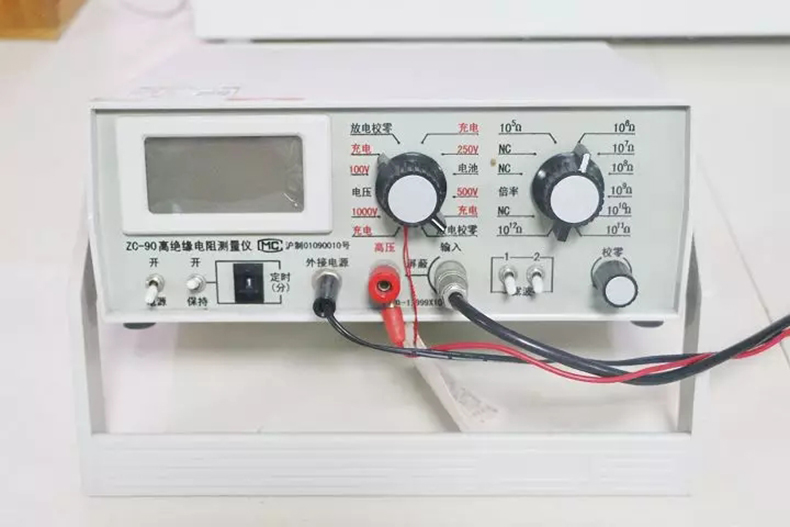

目前电线电缆绝缘电阻的测量,除了用欧姆计(摇表)外,常用的有检流计比较法高阻计法--电流法)。


电容及损耗因数的测量:


电缆加上交流电压,就有电流流过,当电压的幅值和频率一定时,电容电流的大小是正比于电缆的电容(Cx)。对于超高压电缆,这种电容的电流可能达到与额定电流可以相比的数值,成为限制电缆容量和传输距离的重要因素。因此电缆的电容也是电缆的主要的电性能参数之一。


在交流电场中,电缆中的绝缘体由于泄露电流和各种极化存在,会形成介质损耗,以介质损耗因数或损耗角正切值(TAN)来表示,它不但浪费电能,而且会使介质(绝缘体)发热,加速绝缘老化,因此TAN也是电缆主要参数之一。


通过电容和损耗因数的测量可以发现绝缘受潮,绝缘层和屏蔽层脱落等各种绝缘劣化现象,因此无论在电缆制造或电缆运行中都有进行电容和TAN的测量。对高压电缆,Cx和TAN的测量都在其工作条件下,即工频高压下进行的,通常使用的都是高压西林电桥,近年来也有开始使用电流比变压器电桥。


局部放电测量:


对于充油电缆基本上没有局部发电;油纸电缆即使有局部放电,通常也是很微弱的如几个PC,因此这些电缆在出厂试验中可以不测局部放电。对于挤塑电缆,不但产生局部放电的可能性大,而且局部放电对塑料、橡皮的破坏也比较严重,随着电压等级的提高,工作场强的提高,这问题就显得更加严重,因此对高压挤塑电缆,在出厂试验中都要做局部放电测量。


局部放电的测量方法很多,可以根据放电产生的瞬时电荷交换,测量放电脉冲(电测法);也可根据放电时产生的超声波,测量其电压(声测法);还可根据放电产生的光,测量光的强度(光测法)。对于电缆基本上都是采用电测法。
